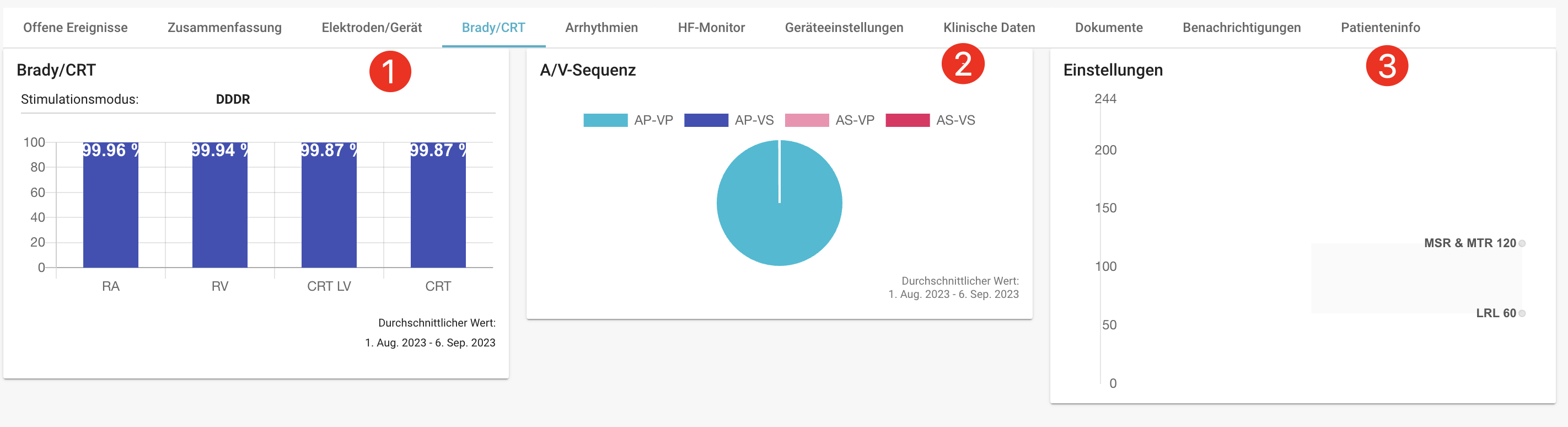

Alle Daten, die sich auf Bradykardie und Resynchronisation beziehen, werden auf der Registerkarte "Brady/CRT" in Form von Diagrammen angezeigt.
- Das Histogramm „Brady/CRT“ (1) gibt Auskunft über:
- die Art der Stimulation durch das Implantat;
- den Prozentsatz der Stimulation, der von den Sonden des Defibrillators oder Schrittmachers ausgeht (rechter Vorhof und rechter Ventrikel);
- den Prozentsatz der Stimulation durch die CRT (linker Ventrikel).
- Die Grafik „A/V-Sequenzen“ (2) gibt Auskunft über den Prozentsatz an spontanen und stimulierten Schlägen in den Vorhöfen und Ventrikeln.
- Die Grafik „Brady/Tachy-Einstellungen“ (3) zeigt die programmierten Einstellungen für ventrikuläre Arrhythmien (Frequenzbereiche).

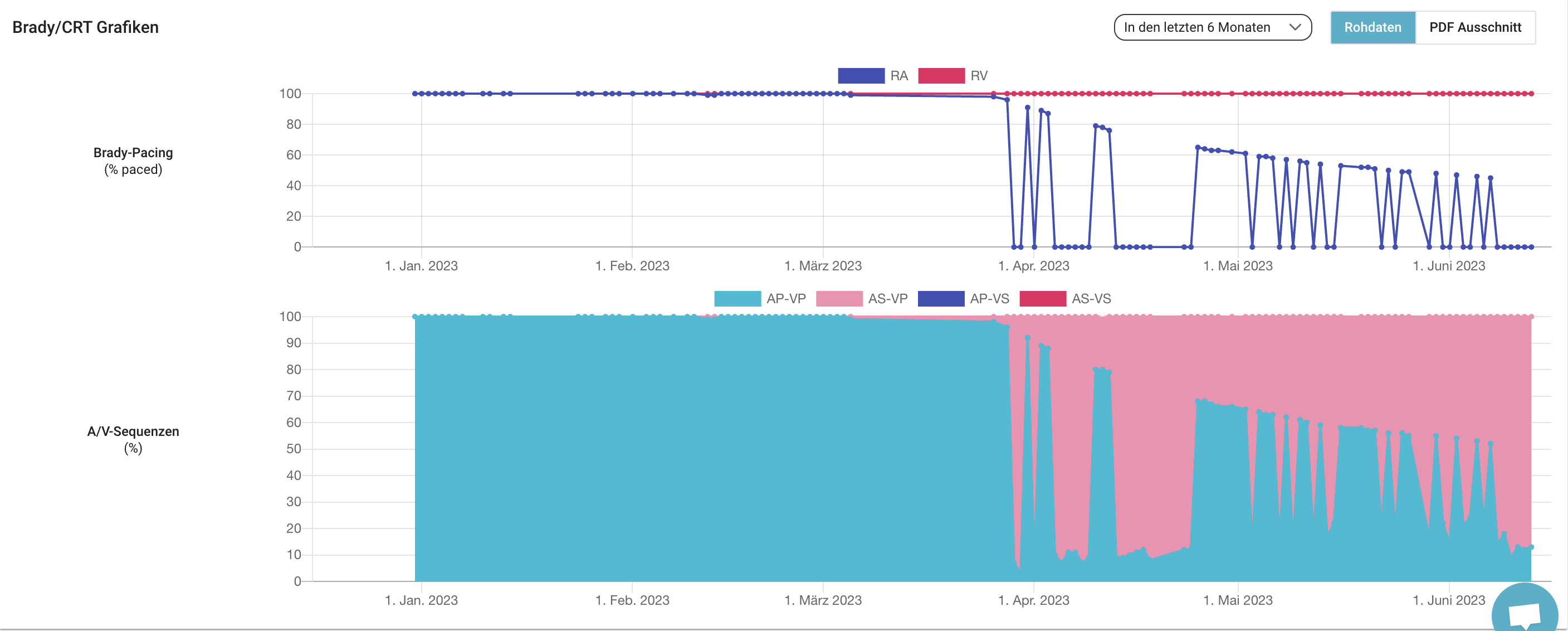

Die „Brady-Grafiken“ zeigen im Zeitverlauf den Prozentsatz der Stimulation der verschiedenen Herzkammern und den Prozentsatz der A/V-Sequenzen an.
Bei einigen Herstellern und/oder Messungen können wir die Rohdaten nicht abrufen. Um dieses Problem zu beheben, haben wir eine Funktion zum Anzeigen des Auszugs aus dem Herstellerbericht entwickelt, der diese Daten enthält. Klicken Sie dazu auf „Auszug aus der PDF-Datei“.
Beispiel:
